城市基础设施系统示意图综述 排水、供水与供电供气系统工程解析

城市基础设施是保障城市正常运行和居民生活质量的重要支撑系统，其中排水系统、供水系统以及供电供气系统构成了城市生命线的核心。本文结合示意图与系统工程视角，对城市排水系统、供水系统及供电供气设施进行综合解析，以期为城市规划、建设与管理提供参考。

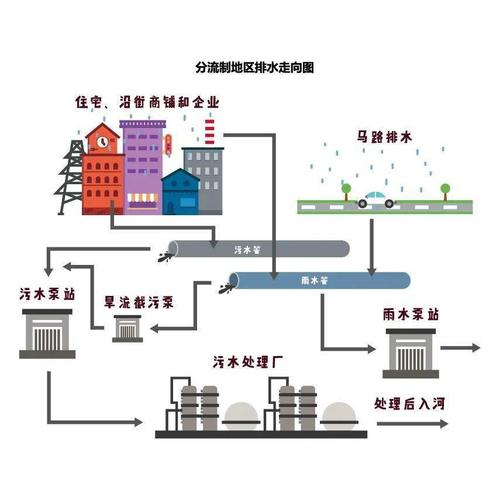

一、城市排水系统示意图解析

城市排水系统主要负责收集、输送、处理和排放城市雨水、污水及工业废水，其示意图通常包含以下核心组成部分：

1. 雨水收集系统：包括雨水口、雨水管渠、检查井、雨水泵站等。雨水通过地面径流进入雨水口，经管渠汇入水体或调蓄设施。
2. 污水收集系统：由用户排水管道、化粪池、污水支管、干管和主干管组成，最终接入污水处理厂。
3. 污水处理与排放：污水处理厂通过一级、二级及深度处理工艺净化污水，达标后排放或回用。
4. 防洪排涝设施：如排涝泵站、调蓄池、闸门等，用于应对暴雨和内涝。

示意图中通常以不同颜色和线型区分雨水、污水和合流制管道，并标注流向、管径及关键节点。

二、城市供水系统示意图解析

城市供水系统旨在从水源取水，经净化、加压后输送至用户，其示意图主要包括：

1. 水源与取水工程：包括河流、湖泊、水库、地下水井等水源，以及取水泵站和取水头部。
2. 净水处理厂：通过混凝、沉淀、过滤、消毒等工艺，使原水达到生活饮用水标准。
3. 输配水系统：由输水管道、配水厂、加压泵站、高位水池及配水管网组成，形成环状或树状网络，确保供水压力与水量。
4. 用户终端：包括居民、商业、工业等用水点，以及消防栓、水表等设施。

示意图中常以蓝色管道表示供水管，并标注水厂、泵站、水塔及主要阀门位置。

三、供电供气系统工程与设施

供电与供气系统是城市能源供应的两大支柱，其系统工程涉及能源生产、输配、储存与终端使用。

1. 供电系统：由发电厂、高压输电网、变电站、配电网络及用户端组成。示意图通常展示从发电、升压、输电、降压到配电的完整链条，并标注电压等级（如110kV、10kV、380V/220V）。
2. 供气系统：包括气源厂（天然气、液化石油气、人工煤气）、储配站、调压站、燃气管道及用户计量表。示意图中会标明不同压力级制（高压、中压、低压）及流向。
3. 系统工程特点：供电供气系统强调可靠性、安全性与智能化调度，需与给排水系统协同规划，避免管线冲突。

四、给水排水系统工程整合

给水排水系统工程是城市水循环的核心，涉及取水、给水处理、输配水、排水收集、污水处理及排放回用。其系统整合要点包括：

• 水资源统筹：地表水与地下水联合调度，优水优用。
• 管网协同：给水管与排水管保持安全距离，防止交叉污染。
• 智慧化管理：通过SCADA系统、GIS平台实现给排水设施远程监控与应急调度。
• 海绵城市理念：结合绿色基础设施，增强雨水渗透、蓄存与净化能力，减轻排水系统压力。

###

城市排水、供水、供电供气及给水排水系统工程共同构成城市基础设施的骨架。通过示意图的直观表达与系统工程的科学规划，可有效提升城市运行效率、防灾能力和可持续发展水平。随着智慧城市和低碳城市建设的推进，这些系统将更加集成化、智能化与绿色化。
